القطر الاسمي (DN) | القطر الخارجي da (الحجم الاسمي) | التسامح القطر الخارجي | سمك الجدار S (الحجم الاسمي) | سمك الجدار S (الحد الأدنى) | الطول (مم) |
40 | 48 | +2 | 3.0 | 2.5 | 3000±20 |
50 | 58 | +2 | 3.5 | 3.0 | 3000±20 |
70 | 78 | -1 | 3.5 | 3.0 | 3000±20 |
75 | 83 | -1 | 3.5 | 3.0 | 3000±20 |
100 | 110 | -1 | 3.5 | 3.0 | 3000±20 |
125 | 135 | +2 | 4.0 | 3.5 | 3000±20 |
150 | 160 | -2 | 4.0 | 3.5 | 3000±20 |
200 | 210 | +2.5 | 5.0 | 4.0 | 3000±20 |
250 | 274 | +2.5 | 5.5 | 4.5 | 3000±20 |
300 | 326 | -2.5 | 6.0 | 5.0 | 3000±20 |

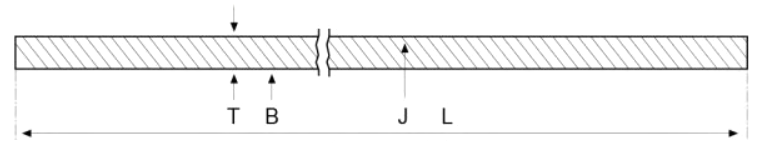

الحجم (في) | القطر الداخلي (مم) | القطر الخارجي (مم) | سمك الجدار T (مم) البعد الاسمي | دقيقة | الطول (مم) |
1' | 38.1 ± 2.29 | 48.26 ± 1.52 | 4.06 | 3.3 | 3048 ± 13 |
2' | 49.8±0.29 | 59.69 ± 2.29 | 4.06 | 3.3 | 3048 ± 13 |
3' | 75.2±2.29 | 85.09 ± 2.29 | 4.06 | 3.81 | 3048 ± 13 |
4' | 100.08 ± 2.29 | 111.25 +2.29 -1.27 | 4.89 | 3.81 | 3048 ± 13 |
5 بوصة | 125.4 ± 2.29 | 134.62 +2.29 -1.27 | 4.89 | 3.81 | 3048 ± 13 |
6 بوصة | 150.88 ± 2.29 | 160.02 +2.29 -1.27 | 4.83 | 3.81 | 3048 ± 13 |
8' | 201.68±3.3 | 212.85 +3.3 -2.29 | 5.84 | 4.83 | 3048 ± 13 |
9' | 254 ± 3.3 | 268.22+2.29 | 7.11 | 5.59 | 3048 ± 13 |
إن أنابيب الصرف المصنوعة من الحديد الزهر ذات اللون الرمادي المصبوب بالطرد المركزي عبارة عن حلول أنابيب مرنة مشتركة مصممة خصيصًا لأنظمة الصرف التجارية والبلدية والصناعية. تم تصنيعها باستخدام أحدث تكنولوجيا الصب بالطرد المركزي، فهي توفر بنية مجهرية كثيفة وموحدة وسمك جدار ثابت وأسطح داخلية/خارجية ناعمة خالية من عيوب الصب مثل ثقوب الرمل وفتحات النفخ.
متوافقة بشكل كامل مع المعايير العالمية والوطنية الرئيسية بما في ذلك ISO 6594، DIN 19522/EN 877، GB/T 12772، ASTM A888، CISPI 301 وKSD 4307، لقد اجتازت أنابيبنا التفتيش الصارم والشهادة على مستوى المقاطعة من قبل معهد مراقبة وفحص جودة المنتجات في مقاطعة Hebei.
تتميز بنظام اتصال مرن مقترن بمشابك مخصصة من الفولاذ المقاوم للصدأ وحلقات إغلاق مطاطية EPDM، مما يتيح تركيبًا سريعًا وخاليًا من الأدوات مع أداء موثوق ومضاد للتسرب. مثالية لتصريف مياه الصرف الصحي ومياه الأمطار ومياه الصرف الصناعي، فهي تستخدم على نطاق واسع في المباني الشاهقة والمجمعات التجارية والمشاريع البلدية والمجمعات الصناعية.
يخلق الصب بالطرد المركزي بنية كثيفة وعالية القوة مع مقاومة استثنائية للضغط والصدمات. إنه يمتص بشكل فعال الضغط الناتج عن تسوية الأساس والتمدد/الانكماش الحراري، مما يضمن عدم حدوث تشقق أو تشوه على مدار عقود من الخدمة الموثوقة.
تتوافق المفاصل مع المشابك المرنة وأختام EPDM، وتوفر امتصاصًا فائقًا للصدمات وتقليل الضوضاء ومنع التسرب. فهي تقضي على المشكلات الشائعة مثل تسرب المفاصل والتلوث الضوضائي والأضرار الناجمة عن الحركة الحرارية، مما يضمن سلامة النظام على المدى الطويل.
يعمل الجدار الداخلي فائق النعومة على تقليل الاحتكاك الهيدروليكي، مما يمنع تراكم الأوساخ والانسدادات. فهو يحافظ على كفاءة صرف ثابتة وخصائص تدفق ممتازة على مدار العام، مما يقلل من احتياجات التجريف والصيانة المكلفة.
باعتباره مادة غير قابلة للاحتراق، يوفر الحديد الزهر مقاومة استثنائية للحريق - لا ينتشر اللهب، ولا توجد أبخرة سامة في الحرائق، ويفي تمامًا بقوانين مكافحة الحرائق في المبنى. المادة غير سامة وغير ملوثة لأنظمة المياه وآمنة لجميع تطبيقات الصرف الصحي.
مجموعة كاملة من الأنابيب والتجهيزات ذات الوصلات المرنة المعيارية لا تتطلب أي لحام أو مانع للتسرب. يؤدي التجميع البسيط والخالي من الأدوات إلى تقليل وقت التثبيت وتكاليف العمالة بشكل كبير. تعمل سهولة الوصول للفحص والإصلاح والاستبدال على تقليل التكلفة الإجمالية للملكية.
تتوافق الأنابيب تمامًا مع معايير الصرف العالمية، وهي قابلة للتبديل تمامًا مع جميع تركيبات وملحقات الأنابيب القياسية. متوفرة بأحجام تتراوح من DN50 إلى DN300، وهي تتكيف تقريبًا مع أي متطلبات مشروع صرف تجاري أو بلدي أو صناعي.
